CURSO INTERACTIVO PARA EL DIPLOMA DE OPERADOR RADIOAFICIONADO

curso radioaficionado

CURSO ON-LINE INTERACTIVO PARA EL DIPLOMA DE OPERADOR RADIOAFICIONADO

Por Luis A. del Molino EA3OG

Un curso interactivo es algo más divertido y pedagógico que la mera lectura de un libro. En cada página de un curso interactivo se  introduce algún concepto nuevo y luego se obliga al lector a responder a una pregunta para poder seguir y pasar a la página  siguiente y, en esa pregunta y en sus respuestas, se encuentran los conceptos claves que hay que recordar.

 Web-Lasalle.url.edu

El presente curso interactivo que presenta el Radio Club La Salle podéis encontrarla On-Line en la dirección http://www.salleurl.edu/cursos/, la web de Formación de Ingeniería de La Salle, donde ya se puede realizar la inscripción. El curso en línea está disponible todas las horas del día, todo los días de la semana, incluidos los fines de semana, y  contiene todos los temas y conocimientos necesarios para superar el examen de telecomunicaciones, el que permite obtener el Diploma de Operador Radioaficionado en España, al mismo tiempo que proporciona el certificado HAREC (Harmonized Amateur Radio Examination Certificate), exigido por la recomendación T/R 61-02 de la CEPT (Conferencia Europea de Administraciones de Correos y Telecomunicación), para todos sus países adheridos.

Temario del curso según el temario del certificado HAREC

PRIMERA PARTE: TÉCNICA TEMA1: Teoría eléctrica, electromagnética y radioeléctricaTEMA 2: Componentes electrónicosTEMA 3: Circuitos electrónicosTema 4: Receptores: los bloques de un receptor  y sus funcionesTEMA 5: Emisores: los bloques de un emisor y sus funcionesTEMA 6: Antenas y líneas de transmisión

TEMA 7: Propagación radioeléctrica

TEMA 8: Medidas eléctricas

TEMA 9: Interferencias e inmunidad

TEMA 10: Seguridad en la estación

SEGUNDA PARTE: OPERATIVA TEMA 11: Alfabeto fonético internacionalTEMA 12: El código QTEMA 13: Abreviaturas más utilizadasTEMA 14: Señales internacionales de peligro, tráfico de emergencia y comunicaciones en caso de desastres naturalesTEMA 15: Distintivos de llamadaTEMA 16: Planes de banda de la IARU

TEMA 17: Procedimientos operativos

TEMA 18: Reglamentación nacional sobre el servicio de radioaficionados

TEMA 19: Normativa de la CEPT

TEMA 20: Reglamento de comunicaciones de la ITU

 Objetivos del curso interactivo

Este curso interactivo pretende algo mucho más importante que superar un examen oficial para la obtención del Diploma de Operador: en realidad intenta proporcionar unas buenas bases para una mejor comprensión de los fenómenos a que dan lugar la electrónica y las ondas electromagnéticas, conocimientos básicos que nos permitirán progresar en la radioafición, sabiendo lo que hacemos en nuestras instalaciones y estaciones, además de ofrecer un formato interactivo que ayuda a la memorización de la legislación, que a veces es difícil de recordar, sino se lee muy atentamente. Aquí la interactividad es la clave que te obliga a una  lectura más atenta y te ayuda a la memorización.

Las lecciones interactivas

La gracia de las lecciones interactivas estriba en que obligan al alumno a participar activamente y a fijarse especialmente en los conceptos fundamentales. Hay que responder correctamente las preguntas al final de cada página para poder proseguir avanzando en la lección y esto obliga al radioaficionado en proyecto a tener que leerse las diferentes propuestas hasta dar con la o las respuestas correctas.

EJEMPLO DE PÁGINA INTERACTIVA

6.4.1 Balunes Un balun (del inglés Balance/unbalance) sirve para dos cosas:La primera función de un balun es equilibrar las corrientes proporcionadas a la antena por la línea de transmisión coaxial asimétrica, a las antenas de todo tipo, tanto simétricas (dipolos) como asimétricas (Windom, End-Zepp, Verticales, etc…), y evitar así que circule una corriente independiente de RF por la parte exterior de la malla del coaxial, desde donde se radiaría como si formara parte de la antena. El balun se encarga de igualar las corrientes en ambas ramas de la antena.La segunda función de un balun es actuar como transformador de impedancias y conseguir la adaptación correcta de las antenas a las líneas de transmisión, cuando su impedancia en el punto de alimentación escogido es muy diferente de la impedancia característica de la línea. Se fabrican balunes con relaciones de transformación de 1:4, 1:6 y hasta 1:9 para adaptar impedancias de 200, 300 y 450 ohmios a líneas de 50 ohmios.

6.3.9.0-226-B-Balun simetrizador

Actualmente se prefiere impedir la corriente independiente que intenta circular por el exterior de la malla del coaxial por medio de anillos de ferrita colocados sobre el coaxial y que actúan como choques contra la RF que intenta pasar por el exterior de la malla.

¿Para qué sirve un balun?

(Señala las dos que consideres que son correctas)
•◊ Para adaptar impedancias diferentes entre la antena y la línea de transmisión

◊ Para disminuir las pérdidas en las líneas de transmisión

◊ Para evitar la emisión de armónicos

•◊ Para equilibrar las corrientes en los dos conductores de una línea de transmisión

Acompañan al texto numerosas ilustraciones que contribuyen a fijar visualmente los conceptos de un modo más duradero. La Editorial Marcombo (www.marcombo.com), editorial que en su día inició la publicación de la revista CQ Radio Amateur en castellano, nos ha permitido utilizar numerosas ilustracionesprocedentes de su libro Radioafición y CB: Enciclopedia Práctica en 60 lecciones. Desearíamos que constara aquí especialmente nuestro agradecimiento por su gran ayuda y colaboración que han permitido realizar este curso en línea.

Ventajas del acceso On Line: el navegador

El curso está situado en un servidor en el que corre el programa Moodle, un programa especialmente diseñado para el desarrollo de cursos interactivos, cuyo acceso se realiza a través de un Navegador, de los que en concreto para el Moodle se recomienda utilizar el Firefox, aunque hemos comprobado que funciona exactamente igual de bien con todos los demás, Explorer, Chrome, Safari, etc…

La gran ventaja del uso de un navegador es que la combinación de teclas CTRL+Rueda del Ratón nos permiten aumentar y disminuir el tamaño de la letra al que mejor nos convenga para la lectura del texto. Del mismo modo, los gráficos aumentan y disminuyen de tamaño con este movimiento, permitiendo una lectura más cómoda en pantalla, totalmente a gusto del consumidor.

Algunos objetarán que la lectura en pantalla de ordenador es algo que cansa y es algo más bien incómodo, pero no en el caso presente, pues hay que tener en cuenta que el 90% de las páginas que se presentan, como las de ejemplo, no tienen más que dos, tres o cuatro párrafos. Es decir, prácticamente tan solo unas pocas páginas de todo el curso (y en su mayoría de legislación) superan una pantalla completa. Incluso en cuanto a la legislación se refiere, se han seleccionado en las páginas del curso aquellos artículos más significativos y pertinentes y se ha prescindido de algunos totalmente superfluos o redundantes.

Por supuesto, ya se ha mencionado que el curso está disponible todos los días a todas horas y con todos los navegadores, pero hay que recordar que también está accesible desde todos los  dispositivos con acceso a Internet, siempre que dispongan de un navegador. Por tanto, se puede acceder al curso mediante cualquier smart-phone, tableta o net-book con conexión a internet.

Otras ventajas adicionales: enlaces y vídeos

El uso de la Web y del navegador nos permite la utilización de otros recursos adicionales que enriquecen mucho el texto:

1. Enlaces explicativos a otras páginas de Internet. Para todos aquellos que quieran ampliar detalles y profundizar en los temas mencionados, el curso remite a páginas de navegación adicionales que amplían la información para todos aquellos que quieran dominar un tema mucho más a fondo. Por ejemplo, se puede pinchar un enlace a la palabra transformador  (http://es.wikipedia.org/wiki/Transformador) para buscar más información sobre el funcionamiento de los transformadores.

2. Para los conceptos dinámicos, el recurso a Videos en You-Tube proporciona una visualización del fenómeno eléctrico explicado, de una forma que no es posible por otros medios y que nos permite contemplar de primera mano el funcionamiento dinámico de la electrónica. Los fenómenos dinámicos se visualizan directamente. Por ejemplo, podemos ver cómo interaccionan la onda directa  y la reflejada por una antena mal adaptada y contemplar directamente la formación de las ondas estacionarias (http://www.youtube.com/watch?v=yCZ1zFPvrIc).

OTRO EJEMPLO DE PÁGINA INTERACTIVA

6.1.2b Antena vertical de ¼ de onda con plano de tierra natural La tierra, suponiendo que sea buena conductora, tiene la ventaja de que actúa como un espejo electromagnético y provoca que el comportamiento global de un monopolo vertical de ¼ de onda  sea como si se hubiese otro radiante vertical de λ/4 “debajo del suelo”, lo que podríamos llamar una “imagen” virtual del radiante de λ/4.

6.1.4.0-203-Diagrama de radiación de una antena vertical de cuarto de onda 6.1.4.0-204-PlanoTierraNatural



La antena vertical con un radiante de λ/4 radia de forma perfectamente omnidireccional y con un bajo ángulo de radiación, mientras que el dipolo horizontal no radia en dirección a las puntas del dipolo, sino preferentemente en dirección perpendicular al mismo, y su ángulo de radiación vertical depende de la altura sobre el suelo, aunque el dipolo siempre tiene una ganancia ligeramente superior a la de la vertical, debido a su mayor longitud física de media onda.

Por otra parte, lo más habitual es que el suelo debajo de una antena de λ/4 vertical no sea un conductor perfecto y eso hace que la reflexión sea menor que la teórica y que la ganancia de la vertical también sea inferior a la teórica y especialmente a la del dipolo. Esta falta de conductividad se puede intentar compensar con la colocación de un buen número de radiales simétricos enterrados que mejoran la conductividad del suelo y la reflexión de la RF, pero recordemos que, aunque los radiales lleven radiofrecuencia, no radian por sí solos, pues su radiación se cancela al radiar en conjunto un campo eléctrico con direcciones opuestas.

La impedancia de una antena vertical de λ/4 es la mitad de la del dipolo o sea de unos 37 ohmios, por lo que se adapta bastante bien a un cable coaxial de 50 ohmios, con una ROE muy moderada, inferior a 1,5.

¿Qué ventajas tiene una vertical de cuarto de onda respecto al dipolo de media onda?

(Señala las dos ventajas que consideres que son correctas)

•◊ La vertical tiene un bajo ángulo de radiación vertical

◊ La vertical tiene más ganancia que un dipolo horizontal

◊ La vertical tiene una impedancia exacta de 50 homios

•◊ La vertical es omnidireccional



Como proceder a la inscripción

El curso On-Line está instalado en una plataforma Moodle, instalada en los servidores de Escuela de Telecomunicaciones de La Salle (http://www.salleurl.edu)  y dispone de foros y de tutoría permanente que seguirá atentamente los progresos de cada alumno inscrito en el curso, una vez haya realizado su inscripción y haya recibido la clave de acceso. Por otra parte, la tutoría intentará aclarar las cuestiones que planteen los alumnos y utilizará sus comentarios para mejorar el curso.

WebFormaciones  webCursosDeEspecializacion
 webOperadorRadioaficionado   webFormularioPreinscripcion

Toda la información sobre el curso y la inscripción se encontrará en la web: http://www.salleurl.edu/cursos/. Pinchando entre las diversas secciones la de Ingeniería se contempla, entre otros, el curso Operador Radioaficionado.  Pinchando sobre esta entrada, se obtiene la información de presentación del curso, debajo de la cual aparece la opción Inscríbete. Se debe buscar entonces el curso en el desplegable que se abre en la pantalla y rellenar todos los campos. Una vez realizada la inscripción, el alumno recibirá una identificación y una clave de acceso para acceder al curso y entrar en la web: https://estudy.salle.url.edu/login/index.php. En esa web verás una sección en que se detallan sus cursos y uno de ellos es el curso:

Radio Club La Salle: Diploma de Operador Radioaficionado.

 PaginaPrincipalDiplomaOperador

Si no consigues ver estas páginas porque tu tablet o smartphone no permite la visión de páginas desarrolladas con Flash, pide más información sobre el curso a la dirección de correo: radioclub@salle.url.edu y te enviaremos toda la información necesaria para inscribirte en el curso a vuelta de correo electrónico.

Ritmo de seguimiento del curso

Como el curso completo consta de 20 temas interactivos, si se tiene mucha prisa, se puede seguir sin problemas un tema por día, dedicándole por lo menos una hora a cada tema, pero si se dispone de tiempo para preparar el examen, porque aún no se dispone de la fecha definitiva del mismo, se puede seguir al cómodo ritmo de un tema por semana, dedicándole algún tiempo solamente durante el fin de semana.

De cada tema, se proporciona también un texto completo en PDF que se puede imprimir y leer como si fuera un libro de texto, pero esta opción NO la recomendamos, puesto que sólo lo proporcionamos como una herramienta de repaso y para aquellos que no pueden vivir sin leer un libro impreso en papel. También, de este modo, los más tecnificados podrán leer todo el curso en un ebook de tinta electrónica o en un tablet sin WiFi.

Si el nivel técnico del presunto radioaficionado es suficiente por haber cursado una carrera relacionada con la electrónica y las comunicaciones, sólo necesita estudiarse los temas a partirdel número 11 hasta el 20, y podría saltarse los 10 primeros temas técnicos iniciales. Sin embargo, sea cual sea el nivel, recomendamos que no se deje de echar un vistazo a los temas interactivos 6, 7. 9 y 10, cuyos contenidos son los siguientes:

Tema 6: Antenas y líneas de transmisión
Tema 7: Propagación radioeléctrica
Tema 9: Interferencias e inmunidad
Tema 10:Seguridad en la estación

En estos cuatro temas, se proporcionan informaciones y consejos que años de experiencia en la práctica de la radioafición han demostrado  ser muy eficaces: las antenas más fáciles de construir, cómo resolver  los problemas que presentan las líneas de transmisión, unos conocimientos mínimos sobre propagación ionosférica, así como la forma de eliminar las interferencias y de establecer unas mínimas normas de seguridad en la instalación de la estación.

También el curso dispone de entrenadores de exámenes, basados en los exámenes reales realizados por la Telecomunicaciones, con los que podrás practicar las respuestas cuantas veces quieras y sin calificación.

Si dominas estas preguntas, no tendrás ningún problema para aprobar el examen oficial que se realiza en los ordenadores de tu respectiva Jefatura Provincial de Telecomunicaciones.

Perspectivas

El curso puede considerarse también como de utilidad internacional, pues sirve perfectamente de herramienta formativa a todos los radioaficionados de otros países en los que también se exige el certificado HAREC.

La única excepción a esta internacionalización es el Tema 18,  puesto que está dedicado íntegramente a la legislación española sobre la radioafición, mientras que todos los demás temas de la última parte (11 al 20) tratan sobre la legislación internacional, aunque los cuadros de frecuencias están principalmente adaptados a la Región 1 de la UIT. No será difícil adaptarlo a radioaficionados de otros países.

También hay que mencionar que el Tema 21 está dedicado exclusivamente a los radioaficionados catalanes, porque en él se detalla el convenio suscrito con el Ministerio de Transportes y Telecomunicaciones y la Generalitat de Catalunya sobre la radioafición.

Otras perspectivas futuras: más enlaces y más vídeos

Finalmente, el curso siempre va mejorándose en cuestión de enlaces y vídeos, puesto que puede enriquecerse paulatinamente con nuevas aportaciones, a lo que se espera que contribuyan los alumnos inscritos con sus sugerencias. Todos pueden aportar más enlaces y vídeos que hayan descubierto y que ayuden a aclarar los aspectos más oscuros de la electrónica y las ondas electromagnéticas.

Después de que ya han desfilado por el Curso On Line Interactivo unos cuantos alumnos, podemos confirmar que hemos conseguido mejorar considerablemente la amenidad y aumentado la eficacia de la interactividad, de forma que lo hacen muy interesante para la formación de los futuros radioaficionados.

Radio Club La Salle

73 Luis A. del Molino EA3OG



Contra la tierra común de RF

Diálogos con EA3OG: Contra la tierra común de RF

por EA3OG

 No consigo acabar con la práctica de la puesta a tierra común de RF en equipos y acopladores, pero confío en que podré convenceros de que es perjudicial cuando hayáis leído “el porque”.

Llevo años luchando por desacreditar la toma de tierra común para RF y recomendando que no se utilice por sistema, si no es en algún caso muy concreto. Pero los fabricantes son más poderosos e insistentes que yo e insisten en recomendarla e instalarla en los equipos y acopladores. Para postre, es importante que todos los equipos tengan una toma de tierra común eléctrica y eso contribuye a la confusión general entre las dos clases de tomas de tierra.

Desgraciadamente, siempre descubro que la mayoría de radioaficionados no ha entendido bien la cuestión, por lo que me tomo la libertad de volverlo a sacar a relucir con tan corto intervalo de tiempo, pues ya lo expliquéantneriormente  en los Diálogos con EA3OG de la revista CQ de enero de 2006, pero confío en que esta vez os convenza para siempre.

 ¿Dices que la tierra común de RF no sirve para nada?

En el texto del artículo dedicado a las tomas de tierra en general, ya declaraba que una toma de tierra común de RF no sólo no servía para nada, sino que incluso es contraproducente. Y mucho más ahora en que los equipos de nuestra estación ya vienen generalmente todos equipados con un tercer hilo (amarillo-verde) en el cable de alimentación, de forma que ya disponen casi todos de una toma de tierra común eléctrica que deja todos los chasis conectados a la toma de tierra común de la red.

¿Por qué es tan importante que no circule RF por un cable de tierra común?

Porque si realmente ese cable cumpliera su función y circulara por el cable una buena corriente de RF, se modificaría el diagrama de radiación de nuestra antena y una buena parte de nuestra transmisión se radiaría dentro de nuestra estación. Por otra parte, lo más probable es que esa radiación tuviera una polarización que no coincidiría con la de nuestro sistema radiante y perjudicaría su funcionamiento, aparte de afectar a su directividad, como vamos a ver más a fondo a continuación.

N. del E. Hace algún tiempo, al reparar una fuente de alimentación conmutada de un PC (de buena marca y absolutamente “silenciosa” en RF), advertí que el hilo verde-amarillo que unía el módulo a la toma de tierra del conector de red llevaba incorporado un aro de ferrita, sobre el que se habían devanado cuatro espiras. Precisamente para evitar la propagación de RF sobre la red, ¡exactamente lo que sostiene Luis!

Si nos hemos tomado mucho interés en que nuestra antena tenga una buena ganancia y directividad, y radie toda nuestra potencia de RF en un lugar lo más alto posible, con la altura adecuada, con el ángulo de elevación más conveniente, si entonces circula RF por nuestro flamante cable de toma de tierra común de RF, no se podrá evitar que se ponga a radiar también, y es evidente que perturbará el diagrama de radiación de nuestra maravillosa antena y lo enviará al cuerno.

 ¿Y qué es lo que te pone tan nervioso que te hace volver a escribir sobre el tema?

El que los fabricantes de equipos y accesorios (acopladores) insisten en recomendarla siempre, tal como he descubierto al comprar un acoplador automático, uno de los más modernos acopladores actuales, pues sus fabricantes lo recomiendan exponiendo ideas anticuadas, ideas de los tiempos en que no se entendía bien el comportamiento de la RF y de cuando los cables de alimentación de los equipos no disponían de tercer hilo de puesta a tierra eléctrica. Pero tengo la esperanza de que algún día lean mis artículos y se enteren de que lo que recomiendan es un gran error y que deberían matizarlo muchísimo mejor y que la toma de tierra de RF sólo debe utilizarse con antenas de hilo largo.

Pero empecemos explicando las cosas desde el principio:

¿Es correcto aconsejar una toma de tierra común eléctrica?

Efectivamente, es un gran acierto recomendar una toma de tierra eléctrica común para todos los equipos que van conectados entre sí, pero en eso no se debería incluir nunca en este capítulo a los equipos que no llevan alimentación propia, como por ejemplo los acopladores de antena no automáticos. No la necesitan. Recordemos bien el por qué.

 ¿Por qué es tan importante la toma de tierra común eléctrica?

Porque esta conexión común es la que garantiza que todos los chasis metálicos están al mismo potencial eléctrico y eso es lo que evita que no nos piquemos (no suframos descargas eléctricas de corriente alterna) cuando conectamos y desconectamos los equipos entre sí y con sus accesorios externos, así como tampoco al conectar y desconectar las antenas.

 ¿Si algún equipo no dispone de tercer hilo es importante colocarle una toma de tierra común eléctrica?

Sí, es importante unirlos todos con algún cable, de modo que si hay algún otro equipo que sí dispone de tercer hilo, el problema de la puesta a tierra eléctrica quedará ya resuelto. Y si ningún equipo dispone de este tercer hilo, pues es importante que los conectemos todos entre sí de algún modo y a una toma de tierra común eléctrica. Pero es importantísimo que no permitamos que circule la RF por este cable.

 ¿Por qué la RF no debe circular de ningún modo por este cable de tierra?

Porque si circula efectivamente RF por ese cable en transmisión, nunca nos acordamos de que todo lo que afecta al diagrama de radiación de nuestra antena en transmisión, afecta exactamente igual al diagrama de la antena en recepción, y éste diagrama es mucho más importante, como ya he explicado en artículos anteriores.

Si habéis leído la revista CQ de abril 2007, ya explicaba en ella que la ganancia de la antena en recepción puede llegar a mejorar nuestra sensibilidad hasta el doble de su ganancia, al disminuir el ruido exterior captado, al mismo tiempo que aumenta la señal con su ganancia. Así que se ve muy claramente que, si la importancia del diagrama de radiación de la antena en recepción es doble que en transmisión, debemos procurar no estropearlo todo con cables de tierra de RF capaces de radiar y, no lo olvidemos nunca, de captar también RF en recepción.

Por otra parte, si hemos tomado grandes precauciones para que nuestra antena directiva tenga una gran relación frente/espalda (Front to back) y podamos utilizarlo para atenuar alguna estación que nos perturba, tengamos en cuenta que esta propiedad nos la cargamos olímpicamente con la radiación (y captación) de nuestra preciosa toma de tierra común por la que circula RF. Porque no olvidemos que ese cable de toma de tierra común de RF es capaz de captar señales en recepción también.

¿Y si no circula energía de RF por ella? ¿La aceptarías entonces?

Entonces más vale sacarla porque no sirve para nada. Es un cable inútil que es mejor retirar, si ya disponemos de una toma de tierra común eléctrica. Si no disponemos de ninguna puesta a tierra común eléctrica, sea bienvenida, pero asegurándonos de que no circula RF por ella en transmisión.

 ¿Por qué estás tan seguro de que cualquier cable de tierra para RF radiará y captará energía?

Seguro, no estoy, aunque si operamos en diversas bandas, en alguna nos perjudicará, porque si la estación no está en un sótano o en una planta baja sin sótano, cualquier toma de tierra no será lo bastante corta y tendrá una longitud realmente apreciable a efectos de radiofrecuencia. Es corriente que en una vivienda unifamiliar y de varias plantas la estación esté en el piso más alto. Así que la toma de tierra siempre tendrá unos cuantos (o muchos) metros o pisos. No digamos si se tiene la estación en un piso elevado de un edificio de apartamentos.

Lo normal es que como mínimo tenga una longitud apreciable y esa longitud podría llegar muy fácilmente a ser un cuarto o media onda de longitud en alguna de las frecuencias que trabajamos. Y ahí comienzan los problemas. Si resuena y es un cuarto de longitud de onda, pondrá un máximo de RF en el equipo, justo lo contrario de lo que pretendemos. Y si es media longitud de onda, de forma que ponga un mínimo de tensión de RF en ambos extremos, malo también porque resonará de forma independiente con efectos inesperados en el diagrama de radiación de tu antena.

 ¿Qué recomiendas instalar si no tenemos instalado el tercer hilo de puesta a tierra común eléctrica en nuestra casa?

Si no disponemos de toma de tierra eléctrica y nos vemos obligados a conectar todos los equipos con un cable de tierra común, cable que deberemos llevar hasta alguna toma de tierra, yo recomiendo que ese cable de tierra sea aislado (recubierto) y que lo enrolles en anillos de ferrita o en rectángulos partidos de ferrita, de forma que se impida que circule cualquier RF por este cable. Y que además del mismo modo procuremos impedirle cualquier resonancia que se pudiera producir en él.

¿Y no circulará RF por una instalación normal con tercer hilo amarillo-verde?

Es posible, pero a mí no se me ocurre cómo evitar que circule por ella sin modificar la instalación eléctrica de la casa, de forma que lo más recomendable es alejar la antena o el sistema radiante tanto como se pueda de la casa o del apartamento, sin pasarnos demasiado con la distancia, para que las pérdidas en el cable de transmisión o de bajada no sean excesivas y sea peor el remedio que la enfermedad.

Si se sospechara de algún problema de este tipo, lo que sí se puede hacer es que todos los equipos de la estación estén conectados a regletas de enchufes, que luego se llevarán a una única conexión con la red con un solo cable, el cual se podría enrollar en anillos o montarle cilindros partidos de ferrita. Así se solucionaría muy fácilmente el problema.

 ¿En qué caso único se debe utilizar realmente una toma de tierra de RF?

Cuando utilizamos una antena de hilo largo, entonces es imprescindible que realicemos una buena toma de tierra de RF que sirva de contraantena al hilo largo, para que nuestra instalación eléctrica no se convierta en la contraantena del sistema radiante, con todos los problemas que eso genera. De todos modos, esa toma de tierra de RF se recomienda realizarla fuera de la casa, para que la RF circule principalmente fuera de nuestra estación y no perturbe todos los elementos eléctricos interiores, como televisores y amplificadores de audio. Claro que eso no es tan fácil de realizar en un apartamento, pero también es difícil montar un hilo largo en el terrado de un edificio de apartamentos. Deben ser pocos los que lo han conseguido.

Ahora, para la toma de tierra del hilo largo, tenemos además dos posibilidades: la primera, utilizar un acoplador manual o automático en el interior de la estación para acoplarlo a nuestro transmisor; o lo que es mucho mejor como segunda opción: un acoplador remoto automático. En efecto, es mejor utilizar un acoplador automático exterior hermético a prueba de intemperie. Con este último, si además disponemos de una toma de tierra exterior, nos aseguramos que toda la RF circule realmente en el exterior de la estación y nos ahorraremos muchos problemas. Actualmente empiezan a haber acopladores automáticos a precios asequibles incluso para exteriores.

 ¿Y qué diablos podemos hacer si detectamos RF en el interior de la estación, si tú no aconsejas una toma de tierra para RF para eliminarla?

Supongo que te refieres a qué se puede hacer cuando te quemas el bigote al acercarte a la boca el micrófono al transmitir, o que el manipulador te quema cuando lo tocas sin querer en transmisión, o aparece audio en los altavoces del sistema de alta fidelidad, que son los síntomas de la presencia de una RF considerable en el interior de la estación.

Lo más probable es que tengamos una RF que circula por el exterior del cable coaxial de bajada de la antena, porque trabajamos con algún tipo de antena asimétrica alimentada por cable coaxial y, por ejemplo, siempre se ha dicho erróneamente que las antenas verticales no necesitan balun para funcionar porque son asimétricas y se adaptan perfectamente a un cable de alimentación asimétrico como es el cable coaxial. Y esto es falso. Éste ha sido uno de los errores que se ha perpetuado en el mundo de la radioafición de toda la vida. Las antenas verticales también pueden inducir corrientes en el exterior de la malla del cable coaxial y, por tanto, llegar a la estación y quemar los bigotes del operador y las manos del radiotelegrafista.

Ya sabéis que siempre he recomendado alimentar las antenas verticales con balun 1:1 o colocar anillos o rectángulos de ferrita en los cables de alimentación, tanto en la antena, como en el interior de la estación, para que no circule ninguna corriente de RF por el exterior de la malla, porque esas antenas son tan sensibles como los dipolos o cualquier antena horizontal a que la RF se propague por el exterior del cable de bajada hasta la estación.

 Frases inadecuadas en los manuales

Por ejemplo, en el manual de un acoplador automático recién comprado se puede leer la siguiente traducción:

“Precaución: Para seguridad del operador, debe instalarse siempre una buena tierra exterior o una toma a una cañería de agua conectada a la caja del acoplador. Asegúrese de que el transmisor y los demás accesorios tienen una tierra de protección. En los paneles traseros de los equipos hay una palomilla señalada ‘GROUND’ para este propósito. Para su seguridad, use tanto buenas tierras de protección eléctrica como tierras de RF. Es particularmente importante el tener una buena tierra para la RF cuando se usa una alimentador monofiliar”.

No explican las diferencias entre tomas de tierra eléctricas y para RF, con lo cual fomentan la confusión.

Por un futuro mejor

Tengo la esperanza de que este artículo se divulgue lo suficiente para que nadie coloque innecesariamente cables de la puesta a tierra para la RF. A ver si consigo que se enteren los fabricantes que no deben recomendarlas en sus manuales y consigo cargármelas de una vez por todas. Por mí no quedará.

73 Luis A. del Molino, EA3OG



OPERA una nueva modalidad digital QRSS

OPERA: una nueva modalidad digital QRSS

Por Luis A. del Molino EA3OG

Opera es una nueva modalidad digital desarrollada, a petición de Graham  G0NBD, por nuestro colega EA5HVK, José Alberto Nieto Ros, el mismo radioaficionado que sorprendió a todo el mundo de la radioafición (y especialmente a la ARRL, que aún lleva el paso cambiado) con su nueva modalidad ROS, que está causando furor entre las modalidades digitales utilizadas en las bandas de HF. Esta vez nos sorprende nuevamente con el desarrollo de  Opera, una modalidad QRSS.

¿Qué  significa QRSS?

La expresión QRSS es una extensión del código Q utilizado en CW, y concretamente procede de las letras QRS, que significan “transmita más despacio”. En consecuencia, al añadir otra “S” como sufijo, estamos diciendo que transmita “aún” más despacio, o sea superdespacio, lo que equivale a emitir con gran lentitud, de forma que la transmisión de lo que parecen puntos y rayas es mucho más larga.  Con esto, tienen la ventaja de que sus emisiones son fácilmente detectable entre el ruido e incluso muy por debajo del ruido. Eso es lo que consigue OPERA: generar una señal que se decodifica cuando llega con una potencia media muy, pero que muy por debajo del ruido.  En algunos artículos en Internet he leído que Opera puede decodificar con relaciones señal/ruido  (S/N ) de entre – 26 hasta -38 dB, según la variante que utilicemos, y siempre teniendo en cuenta que hablamos de niveles medios.

En la figura 1 tenemos una pantalla de lo que es el programa de funcionamiento de Opera y, como puede comprobarse, se parece inicialmente mucho al programa ROS del cual es también autor José Alberto, EA5HVK. Naturalmente, tiene muchos elementos heredados del programa ROS, especialmente detalles que facilitan la operativa y la configuración como comentaremos después.

 Figura 1 - Pantalla principal de Opera

Pantalla principal de Opera



Antecedentes del programa

Tenemos que explicar que este programa ha sido diseñado por José Alberto a sugerencia de Graham, G0NBD, de forma que podríamos decir que fue él quien le pidió a José Alberto si sería capaz de hacer un programa de ordenador que fuera mejor que el ojo humano para detectar la CW en un waterflla (cascada) de una transmisión QRSS y José Alberto lo ha conseguido con pleno éxito.

Anteriormente  la CW superlenta se decodificaba mirando las rayas y puntos en una cascada, utilizando típicamente un programa llamado SpecLab. El programa no decodifica nada, sino que es meramente un Waterfall. Es el ojo humano el que tiene que distinguir los puntos y las rayas en la línea descendente de la cascada e interpretarlas.

Graham le preguntó a José Alberto si el ordenador podría hacer este trabajo mejor que el ojo humano utilizando una modulación tan simple como la CW. Éste último le dijo que por lógica debería ser capaz de hacerlo, pero que había que comprobar si los PCs actuales tenían suficiente potencia de cálculo como para distinguir puntos y rayas mucho mejor.

El resultado de todas estas pruebas ha sido Opera, un programa  que detecta una señal telegráfica, cuando en SpecLab ni siquiera se detecta una línea descendente, por lo que puede considerarse que el experimento de detectar una señal codificada de la misma forma que la CW, es decir con una  transmisión Sí/No, ha obtenido un éxito rotundo. Y además, sin necesidad de emplear ningún sincronismo de ningún tipo para conseguirlo.

Hasta la fecha, que yo sepa, sólo existía otro método digital QRSS parecido: el WSPR,  desarrollado por Joe Taylor, K1JT, nuestro premio nobel de física de 1993 por su descubrimiento de los púlsares, pero ahora tiene en OPERA un serio competidor, aunque con un desarrollo muy diferente y algo más flexible.

¿Qué diferencias tiene con WSPR?

El mensaje de WSPR (Weak Signal Propagation Reporter), que se transmite siempre de forma automática durante 2 minutos sincronizados con relojes, es única y exclusivamente el indicativo, el QTH locator que define el QTH o sea la posición geográfica y la potencia efectiva  en dBm. Toda esta información es emitida a una velocidad muy lenta, tan lenta como 1,46 baudios (sí, has leído bien, no es una errata, es un baudio y pico) y que tarda en salir nada menos que un tiempo de 110 segundos; es decir, que la transmisión de esta información se realiza durante un período de exactamente 2 minutos (menos los 10 segundos sobrantes de descanso) que deben comenzar con los relojes del PC sincronizados al segundo. La modulación se realiza con corrección de errores y en una banda muy estrecha, con modulación 4-FSK, que viene a ser una modulación de frecuencias diferentes (El PSK31 es bifásico) y luego se decodifica en el receptor.

OPERA

Para empezar, OPERA tiene muchas modalidades distintas, es mucho más flexible. De entrada, se afirma que la variante más utilizada (Opera 2) es comparable a WSPR, pero que tiene la gran  ventaja  de que mejora aún más progresivamente las prestaciones cuando utilizamos las variantes más lentas (4, 8, 16, 32). Todas las variantes podemos clasificarlas en dos grandes grupos: el Modo Automático y el Modo QSO, aunque me cuenta José Alberto que este modo QSO quedará eliminado en futuras versiones porque actualmente nadie lo está utilizando.  Esto sólo ya es una mejora apreciable sobre el WSPR, puesto que este último solamente funciona con una única modalidad automática y rígida.

OPERA trabaja en emisión como una baliza automática que permite también la realización de un QSO mínimo  (como el WSPR), con intercambio de indicativo y el QTH locator en el modo automático, pero en lugar de la potencia efectiva radiada, añade la descripción de la antena y la potencia de salida, para que los cálculos y estimaciones los pueda hacer la estación receptora.  Por supuesto que el programa suministra información de la relación señal/ruido de las señales recibidas, lo cual hace que, si la recepción es bilateral entre dos estaciones, se cumplan todos los requisitos para considerarlo un QSO completo.

La transmisión del mensaje se realiza mediante un tono continuo interrumpido, como si fuera una emisión de CW modulada por medio de un  tono puro, ya sea emitida en USB o en modo DIGITAL o DIGIU (los equipos que lo llevan diferenciado),  sin ninguna otra modulación. Al usar un único tono, y sin necesidad de GPS, es muy fácil poner una baliza usando un PIC, o trabajar en 137 kHz usando meramente el puerto serie RS-232 (un puerto COM) para conmutar un generador de tono (como en la CW modulada).

Pero lo que se transmite no son realmente puntos y rayas precisamente, sino una especie de  CW codificada de un modo distinto, pero  con gran redundancia de información y varios métodos de codificación, los cuales permiten la recuperación completa del mensaje, incluso aunque el receptor se haya perdido el 50% de la transmisión.  Vamos a ver con algo más de detalle esa codificación.

Codificación de Opera

Una descripción resumida  de la codificación utilizada, la vemos en la figura 2 y la explicamos someramente a continuación.

 Figura 2 - Pasos de la codificacion de Opera

Pasos de la codificación de OPERA



En la figura 2 podemos ver que Opera comienza añadiendo a los 28 bits de datos a transmitir otros 19 bits redundantes (CRC), que facilitarán posteriormente en la recepción la reconstrucción del mensaje completo exacto, y luego realiza un proceso de codificación por matriz de Walsh de orden 8. Todo lo que sé sobre esto es que esta codificación de Walsh obliga a que las filas y columnas de las matrices tengan que cumplir la condición de estar formadas por ya sea  +1 o -1 y que su producto deba ser siempre nulo, de forma que, si esto no se cumpliera en la recepción de los datos, ahí tendremos otro sistema que nos permitirá detectar dónde hay un bit erróneo y regenerarlo.

A continuación, se realiza un entrelazado de los bits del mensaje, lo que sirve también  para mejorar la inmunidad al ruido esporádico, distribuyendo el código de una forma predeterminada a lo largo de la longitud del mensaje, de modo que se consigue que los impulsos de ruido esporádico no afecten a todo un fragmento seguido del mensaje, sino como mucho a algún bit de cada fragmento, con lo que no se pierde apenas información por este tipo de interferencia.

Finalmente tengo que decir que lo que se transmite (y se oye al monitorizar la transmisión) y lo que se ve en la figura 3 (que es  el código enviado por EA3OG) no coinciden en ningún caso, porque la información está luego codificada finalmente en un código Manchester. Este código transforma el código emitido de tal forma que realmente los bits emitidos sean las transiciones entre presencia de señal y ausencia de señal y viceversa. Esto hace que se duplique aparentemente el número de bits enviados. De este modo, los bits transmitidos no son los tonos emitidos, sino que lo que se envía son realmente los cambios de tono SI/NO. De este modo los cambios de NO/Sí serían un 1 y los cambios de Sí/NO serían un 0. Eso hace que se duplique el número de bits y que sea prácticamente imposible identificar auditivamente el código enviado realmente con el código teórico que se observa en la figura 3.

 Figura 3  - Mensaje cocificado enviado en la transmisión

Mensaje codificado enviado en la transmisión

Indicativo como baliza

Para resolver el problema de la identificación, está previsto que, al inicio de la transmisión en OPERA, se envíe el indicativo de la estación emisora en código Morse normal. En principio esta configuración es opcional, pero entiendo que es muy aconsejable activarla e incluso debería ser legalmente obligatoria, puesto que al ser Opera una especie de  transmisión en Morse incomprensible, sólo  la emisión del indicativo al principio de la transmisión ayuda a identificar la procedencia al escucha ocasional.

Las distintas modalidades de operación de Opera

En el mismo cuadro en que se ve la codificación del mensaje, obsérvese a la derecha una lista de modalidades de Opera, en la que cada una se distingue de las otras por la duración de cada tono y de la ausencia de tono, que deben ser de la misma duración, pues recordemos que los bits son realmente las transiciones:

Opera                   Duración bit      Duración msg                   Resultados

Opera 05             0,128 s                  30 segundos                      OP05 -20dB

Opera 1               0,256 s                  1 minuto                             OP 1 -23dB

Opera 2               0,512 s                  2 minutos                           OP 2 -26dB

Opera 4               1,024 s                  4 minutos                           OP 4 -29dB

Opera 8               2,048 s                  8 minutos                           OP 8 -32dB

Opera 16             4,096 s                  16 minutos                         OP16 -35dB

Opera 32             8,192 s                  32 minutos                         Op32 -38dB

Op4H 9KHz                                       4 horas                                Op 4h -49 dB y aún más bajo

(Tarjeta de sonido como SDR )
QSO Mode          0,128                    30 segundos                      QSO  -20 dB s/n

Como podéis ver en la última columna “Resultados”, las prestaciones obtenidas son que la sensibilidad del sistema en general para OP2 es aproximadamente igual a la de WSPR, pero los niveles tenidos en cuenta son siempre niveles son medios y no de pico.

En la modalidad Opera 2, que es la más utilizada en las bandas bajas de HF, la duración de una transmisión completa es de 2 minutos, un tiempo  considerable, pero hay que tener en cuenta que esta gran duración es la que le permite detectar señales muy por debajo del ruido. La duración de las restantes modalidades de Opera se deduce teniendo en cuenta proporcionalmente la duración de cada impulso señalada en el recuadro.

Todas estas modalidades están sujetas a cambios, pues todavía OPERA está en una fase experimental beta, en la que las experiencias y conclusiones de los operadores beta testers pueden hacer aconsejable modificar las modalidades más apropiadas para algunas bandas.

Tono emitido

El tono único emitido por esta especie de CW codificada no es siempre el mismo, si no que se distribuye aleatoriamente dentro de un margen de frecuencias de 200 Hz, concretamente entre 1600 y 1800 Hz para las transmisiones automáticas y entre 1200 y 1600 Hz para la modalidad de QSO que, como ya hemos dicho, será suprimida en próximas versiones.  Este tono es distinto y cambia aleatoriamente cada vez que se inicia una transmisión.

Dado este sistema, es bajísima la probabilidad de que se superpongan con el mismo tono dos transmisiones simultáneas y el programa receptor consigue decodificar todas las señales recibidas simultáneamente, exactamente igual como si fuera un CW Skimmer o el SuperBrowser del DM-780. Y  todo eso sin necesidad de estar conectado a internet, como sucede con WSPR o JT65.

Todas las modalidades de Opera se exponen en el recuadro  de la figura 4 con todas las frecuencias utilizadas y tonos en cada banda .

 Figura 4 - Frecuencias y tonos utillizados en cada banda

Frecuencias y tonos utilizados en cada banda



8 kHz ¿no es un error?

La frecuencia de 8 kHz es una nueva modalidad de frecuencias de audio que no sé a quién se le ha ocurrido ni de dónde ha salido, pero que por lo visto utiliza un tono de entre 1000 y 1025 Hz para que la transmisión salga entre 9.000 y 9.025 Hz. He oído decir que en esta modalidad se ha conseguido comunicar entre ordenadores sin ni siquiera  utilizar antenas, sino por meramente la simple potencia bruta del campo magnético generado por la tarjeta de audio y los altavoces, pero no sé si es un cuento de radio macuto, aunque claro que, dada la duración de la transmisión, hasta podría ser posible mientras no se demuestre lo contrario. Me imagino que debe hacer falta llevar protectores de orejas para practicar esta modalidad, aunque seguro que estas frecuencias yo ni las oigo por fuertes que sean, pero los jóvenes…

La instalación del programa OPERA

El programa se descarga del mismo lugar que el programa ROS, es decir de la web: http://rosmodem.wordpress.com/ y se baja comprimido en zip.

Como con el programa ROS, también es necesario ejecutar la primera vez el programa Opera Install.exe que es uno de los archivos que aparece al descomprimir el archivo descargado, antes de ejecutar el programa en sí mismo:  Opera v1.4.1.exe.

Los menús y la configuración son muy parecidos a los del programa ROS  con la única diferencia de que, para rellenar los datos del menú Operador, tenemos que precisar la potencia de emisión y la antena (ver figura 5).

Figura 5 -  Configuración del desplegable del Operador Desplegable del Operador



También es exactamente igual la configuración del equipo de nuestra estación que la del ROS y en ella debemos escoger principalmente las opciones más adecuadas para el control de nuestro equipo, según sea un equipo analógico antiguo con VOX, un equipo analógico con CAT sin PTT incluido, o un equipo con CAT y PTT actuable por medio del CAT. Aclaremos esto último, pues hay equipos que incluyen el comando del PTT en el CAT y otros que no y hay que activarlo por medio de un COM adicional. También todos estos detalles se explicaron con más detalle en los artículos sobre el programa ROS.

De todos modos, vale la pena destacar que, para la operación en CAT, como siempre se utiliza un puerto COM, José Alberto ha desarrollado unas rutinas que escanean  automáticamente el puerto COM en que se reciben las respuestas previstas para los comandos CAT del equipo configurado y, de forma automática, selecciona ese puerto COM como el necesario para el CAT. Señalemos que esta opción fracasa si el puerto COM está siendo utilizado por otro programa como por ejemplo el Ham Radio Deluxe.

Problema con el Ham Radio Deluxe

Aprovecho para comentar que varios operadores han tenido este mismo problema al iniciarse en en comunicaciones digitales con estos programas, porque la mayoría han comenzado con la utilización del programa Ham Radio Deluxe (HRD) para controlar por CAT su equipo.

Debemos recalcar que, si el programa HRD controla el equipo por CAT, ni el el ROS ni el OPERA podrán controlarlo (ni ningún otro programa), pues el puerto COM del CAT estará ya tomado y activado por el HRD y dará un error de conexión. Así pues, recordemos que, para poder funcionar con ROS y OPERA y controlar el equipo por medio de otros programas, no hay más remedio que cerrar el Ham Radio Deluxe después de haber arrancado el equipo y antes de arrancar OPERA o ROS o cualquier otro programa.

Operación automática de OPERA

En la pantalla inicial podemos observar dos zonas importantes (ver figura 6) que afectan a la recepción:

-La zona de la izquierda es dónde aparecen las estaciones recibidas por nosotros con el nivel de señal/ruido . En rojo se muestran las señales más débiles, aunque solamente las que llegan más débiles de -20 dB por debajo del nivel del ruido o con solamente un margen de 6 dB sobre el umbral de pérdida de la señal.

-En la zona de la derecha aparecen los spots tipo cluster de todas las estaciones recibidas por todas las estaciones que tienen en marcha el programa y que disponen de conexión a Internet. Aparecen en forma de listado muy similar al de la izquierda, excepto que además contienen la información de potencia y antena que ha sido  recibida también por la red. Podemos ver solamente los spots que corresponden a nuestra banda actual, o que salgan los de todas las bandas, marcando la casilla del lado superior derecha que indica All spots. Se destacan en color rojo aquellos controles de recepción que corresponden a estaciones que han recibido nuestra emisión y en color azul aquellos controles de recepción que hemos emitido nosotros y que se corresponden con la ventana de la izquierda..

 figura 6 -  Pantalla de recepción en modo automático

Pantalla de recepción en modo automático

Nosotros podemos activar la transmisión automática de dos formas distintas:

1. Pulsando directamente sobre el cuadrado rojo TX del ángulo inferior derecho, con lo que inmediatamente empezaremos a transmitir el código de identificación de nuestra estación independientemente de que estemos recibiendo o no una estación  entre las dos rayas rojas de la cascada o waterfall y, a continuación, saldrá nuestra especie de CW codificada.

Aparece en la pantalla un rectángulo rojo con las letras TX, una barra deslizante que indica gráficamente el tamaño del mensaje y la fracción del mensaje enviado , sobre el botón TX que hemos presionado para transmitir, se muestra un indicador de los segundos que faltan para completar la transmisión (Ver figura 7).

 Figura 7 - TRansmisión de Opera en modo baliza automática

Transmisión de OPERA en modo baliza automática

2. Activando el botón deslizante Baliza o Beacon que se encuentra más a la derecha de todos los botones deslizantes del centro de la pantalla. En ese momento se activa un contador de cuenta atrás de minutos que faltan hasta la próxima transmisión, temporizador que se puede programar a voluntad para aumentar o disminuir su frecuencia, en un desplegable como el que se observa en la figura 8:

 Figura 8 - Ajuste del termporizador de la baliza automática

Ajuste del temporizador de la baliza automática



El multiplicador que aparece X12 indica que el tiempo de espera se calclará multiplicando el el tiempo de transmisión por 12, aunque podemos moverlo hacia una posición en que la emisión sea más frecuente, si es que queremos conocer el estado de la propagación mas a menudo.

Previamente deberíamos haber comprobado con el botón Tune que nuestro equipo se pone en transmisión correctamente, que el nivel de audio de salida es el adecuado y que nuestro equipo está ajustado a la frecuencia correcta deseada.

Lista de QSOs

Una novedad respecto al modo ROS es que aquí si marcamos una casilla Auto QSO que se encuentra exactamente encima del botón rojo TX, automáticamente todos los contactos bilaterales se reportan como QSOs distintos automáticamente dentro de un intervalo de 24 horas. También podemos exportar el contacto si nos hemos dado de alta en alguna modalidad de intercambio de QSLs electrónicas.

 Figura 9a - eQSL-cc  Figura 9b - HRDLOG.net  Figura 9c - HamLog.EU

Configuración de QSL electrónica



Además estos contactos aparecen en un listado que podemos abrir cuando queramos y que lleva por título QSOs que se ve en la figura 11.

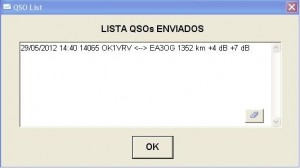

 Figura 10 - Lista de QSOs enviados

Lista de QSOs enviados

Otros detalles idénticos al modo ROS

Alarma:

La alarma se activa desde un botón deslizante del panel central y avisa con un sonido del ordenador que hemos captado una estación operando en Opera. Se puede modificar el tipo de alarma en un panel Adhoc en el desplegable configuración.

Predicción de Propagación VOACAP

Igual que en ROS, disponemos de unas pantallas en que podemos enviar nuestros datos al sistema VOACAP y nos calcula las probabilidades de contacto con otras zonas.

CHAT entre estaciones

También de la misma forma que en el ROS aparecen en la parte superior del programa avisos de las nuevas estaciones aparecidas con las que se puede chatear por Internet. Evidentemente, este CHAt solo es posible cuando el operador está delante del teclado, lo cual normalmente es cierto en el momento en que aparece el spot, pero no al cabo de un rato, pues el operador se ha limitado a poner en marcha Opera y la emisión automática y muy posiblemente ya no esté delante del teclado.

PSK reporter

También de la misma forma que en el ROS se puede desplegar el mapa del PSKreporter en el que veremos  marcadas todas las estaciones activas en el modo Opera exclusivamente y con colores que indican la banda en la que tienen activado el programa. También proporciona información de QTH locator, potencia y antena.

No aparece el uso como repetidor:

Ya no estaba prevista la posibilidad de utilizar otra estación como repetidora y, con mucha más razón ahora que José Alberto va a retirar la opción QSO entre estaciones por falta de utilización.

Ni tampoco dispone del control remoto (consola):

También, a diferencia de ROS, no estaba prevista la utilización como control remoto. En realidad, es un sistema realmente para poner en marcha y dejarlo solo, de forma que no tiene demasiado sentido operar con él a través del teclado. Y un control remoto siempre se puede conseguir por medio del escritorio remoto del Windows o de un programa VNC.

Conclusión final

Y esto es un resumen de OPERA, un elemento muy importante en el futuro para el estudio de la propagación y el estado de la ionosfera en tiempo real, un sistema al que se le puede sacar mucha más información estadística, pues toda la operativa queda registrada en el ordenador que realiza el Cluster de intercambio de spots.

De esta base de datos se podrán sacar muchas estadísticas de toda esa información a la que habrán construido muchos radioaficionados.  Y es un sistema simple del que no debemos olvidar que se diseñó para mejorar las posibilidades de realizar comunicaciones QRSS especialmente en 137 kHz, que también funciona de maravilla en 500 kHz y que todavía tiene que experimentarse mucho en frecuencias más elevadas  y descubrir nuevas aplicaciones.

Agradecimientos

Así que debemos agradecer muy especialmente a nuestro colega José Alberto Nieto Ros, EA5HVK, que nos haya proporcionado nuevos programas de comunicaciones, como Opera y ROS, con los que podamos experimentar todos los que estamos aburridos del intercambio de 599 y del que esperamos todavía recibir nuevas sorpresas en el futuro, pues su mente incansable sigue elucubrando nuevas posibilidades. Gracias por todo, José Alberto.

Por Luis A. del Molino EA3OG

¿Qué hacen los SDR que no hagan los equipos analógicos?

¿Qué hacen los SDR que no hagan los equipos analógicos?

por Luis A. del Molino EA3OG

Los equipos definidos por software o SDR (Software Designed Radio) pueden ser más versátiles que los equipos analógicos y tienen numerosas ventajas, mientras que yo conozco solamente dos únicas desventajas : un aspecto que, de momento, es poco lucido  y una instalación complicada para la minoría que no ha instalado en su vida un programa de ordenador.

En el Foro Técnico de URE, encontré la pregunta del título de este comentario en la propuesta inicial de un nuevo tema de discusión, realizada por EA5FCC y que me estimuló las ganas de escribir un comentario adecuado para el foro. Pero, una vez hecho así, se me ocurrió que el comentario podría ampliarlo hasta convertirlo en un artículo más largo y esto es lo que ha salido, escrito para la revista CQ. Espero que os interese leerlo.

 Flex-5000

Transceptor Flex-5000 de FlexRadio



La cuestión es que, no solo en el foro de URE, sino en otros muchos sitios, se pone en duda que valgan la pena los nuevos equipos SDR. Todos comentan que son caros, y lo son. Pero ahora ya no lo son mucho más que bastantes otros equipos analógicos, y realmente los SDR, por el mismo precio, proporcionan muchísimas más prestaciones. Yo ya llevo un par de años utilizando el SDR-1000 y he tenido la oportunidad de probar el FLEX-5000, el Perseus, el FLEX-3000 y el Flex-1500, y os aseguro que ya estoy perdidamente enamorado de los SDR, aunque, como todos los enamorados, puede que no sea muy objetivo, aunque espero que seáis indulgentes conmigo y eso de que el amor es ciego no me lo tengáis en cuenta.

Creo que, a pesar de todo, soy el más indicado para contestar con cierto conocimiento de causa, la pregunta planteada en el título.

¿Qué pueden hacer los SDR?

Pues unas cuantas cosas más que los analógicos, así que voy a largar una lista de las ventajas que a mi juicio tienen los SDR sobre los equipos analógicos. Y seguro que me dejo alguna. Yo diría que, más o menos, he escrito esta lista siguiendo el orden de mis preferencias. Así que, también aquí, podréis deducir fácilmente cuáles son mis gustos en temas de equipos. Empecemos ya:

1. Visión panorámica

Primera y principal: disponer de una visión panorámica de una buena porción de la banda es algo muy valioso. No hacer falta recorrerla para saber si hay o no hay propagación, pues enseguida se ve si hay estaciones fuertes o solamente señales débiles. De un vistazo sabes si hay muchas estaciones trabajando en esa banda y si vale la pena o no cambiar a otra. Esta no es la única ventaja de la visión panorámica, pues la siguiente prestación (la facilidad de sintonía) y alguna otra más de penden también de ella.

 PantallaPanadapter de Flex

Visión panorámica de la banda del PowerSDR de FlexRadio



2. Facilidad de sintonía

La facilidad de sintonizar cualquier estación se da clicando, arrastrando, moviéndose con el ratón sobre la estación deseada en la visión panorámica. El acto de sintonización de una estación se convierte en una coordinación visual/manual en lugar de una coordinación auditiva/manual. Claro que puedes equiparlo con un mando de sintonía con un gran botón giratorio y yo dispongo ya de uno, de forma que también puedes sintonizarlo como cualquier equipo analógico a la velocidad que desees, pero yo cada vez utilizo menos la rueda y cada vez me acostumbro más a cazar las estaciones con el ratón. Y la sintonía fina se hace en saltos de 50 Hz con la rueda del ratón. Bien, ¿no tendríamos que llamarlo ahora “gato”? (Ver en el RECUADRO A los métodos de sintonía del programa PowerSDR).



Métodos de sintonía del PowerSDR de FLEX

  • Clicado directo en el espectro panorámico

Con el display en el modo panorámico, mueve el puntero del ratón y clica con el botón derecho para hacer salir dos línea amarillas perpendiculares para activar el VFO A. Posteriormente clica con el botón izquierdo en el punto que estimas que se encuentre la portadora de la banda lateral. O encima exacto de la estación telegráfica en CW. Si está activo el VFO B, las líneas cruzadas son rojas y debes clicar otra vez para cerrarlas.

  • Clicado y arrastrado con el ratón

El modo más fácil de sintonizar una señal en la pantalla panorámica es simplemente clicar en la señal visualizada y arrastrarla con el botón izquierda presionado hasta el filtro. También puedes arrastrar los bordes del filtro para ajustar el ancho.

  • Con la rueda del ratón

La rueda del ratón es otro modo de sintonizar el receptor. Sintoniza primer el VFO utilizando la rueda del ratón dondequiera que se encuentre el puntero. La frecuencia cambia con saltos iguales al prefijado por cada clic de la rueda del ratón. Lo más práctico es utilizar un salto de 50 Hz para realizar la sintonía fina con la rueda del ratón.

  • Puntero del ratón y rueda sobre el dial digital

Coloca el puntero del ratón encima del dígito del VFO A o B que deseas cambiar e incrementa o decrementa su valor girando la rueda del ratón.  El dígito que cambiará aparece subrayado.

  • Con el teclado

Utiliza las siguientes teclas para sintonizar el VFO:

  • Teclea cualquier frecuencia en MHz (por ejemplo 7250) en el teclado numérico y luego presiona  <Enter> para saltar inmediatamente a esta frecuencia.
  • Mediante teclas preconfiguradas, puedes programar teclas para sintonizar cada uno de los dígitos del VFO A por medio del teclado.
  • Presionando Ctrl+[flecha]: Presiona la tecla de CTRL del teclado y presiona las flechas arriba (Up) y abajo (Down) para sintonizar el VFO A en los mismos pasos prefijados para la rueda del ratón. Presiona las flechas Izquierda y Derecha para incrementar o disminuir la frecuencia del valor prefijado.
  • Mando de sintonía USB

Tanto el PowerMate de Griffin como el Shuttle Pro.v2 de Contour Designs o el propio FlexControl  de Flex pueden ser utilizados para sintonizar el equipo con un mando giratorio. Ambos disponen de interfaz USB. El PowerMate es una simple rueda que se coloca en cima de la mesa, mientras que el Shuttle y el FlexControl disponen de una serie de pulsadores programables que se pueden configurar para cambiar, por ejemplo, la banda y la modalidad, o para las funciones que más a menudo utiliza el operador. Solo el FlexControl funciona cuando la pantalla del PowerSDR no está activa en primer plano.



3. Calibración perfecta del S-meter

Una vez digitalizada la señal, la medida de su amplitud y, por tanto, el control de la señal (la escala de medida) puede ser calibrada exactamente y, si se consigue además calibrar el S-meter, los valores de las señales recibidas se podrán conocer en valores absolutos en dBm. Esto parece que dependería de disponer de un instrumento generador bien calibrado o del modo de calibrar el S-meter, pero yo he encontrado un método muy sencillo basado en el ruido de fondo de las bandas. Os lo explico porque puede ser útil a otro usuario de un SDR o de cualquier otro equipo, aunque el Flex-5000, el 300 y el 1500 ya vienen calibrados de fábrica.

El método de calibración se basa en una tabla (Tabla I) que un día descubrí y que indica el ruido de fondo exterior habitual en cada banda, según la frecuencia, medido en un ancho de banda de 500 Hz (el ancho habitual en CW) y esta tabla lista el ruido de fondo captado con una antena dipolo de media onda. Concretamente en la banda de240 metros el ruido de fondo es de -119 dBm y en 15 metros es de -125 dBm. Pues bien , si ajustas la sensibilidad de tu S-meter para que se cumplan estos valores, ya tendrás un S-meter bien calibrado. ¿Por qué no hablo de las demás bandas? Porque los valores en 160, 80 y 40 metros el ruido exterior ya no es válido si no es en pleno campo, pues en áreas habitadas el ruido local eléctrico es actualmente muy superior al teórico. Y en 10 metros, el receptor normalmente no es lo suficientemente sensible, salvo excepciones. De todos modos , esa calibración es necesaria solamente para el SDR-100, pues el Perseus ya viene calibrado de fábrica y los FLEX los traen también calibrados  y grabados en una EEPROM con unos parámetros que se trasladan al programa cuando se instala, de modo que ya queda calibrado.

4. Gran rango dinámico

El rango dinámico de los SDr es extraordinario y el de los FLEX es comparable al de los mejores equipos analógicos, y eso que las tarjetas de sonido que se utilizan son de 24 bits y no sabemos si algún día alguien fabricará tarjetas de 32 bits a precios asequibles, que darán prestaciones aún mejores.

Y no hablemos del Perseus que digitaliza directamente todo lo que recibe de 0 a 30 MHz y euq es superior y mucho mejor (distinto) a todo lo existente. Dicen que los grandes concursantes de modalidades multi-multi han decidido colocar un Perseus en cada banda para vigilar la actividad constantemente en todas y cada una de ellas.

 Perseus SDR

Receptor Perseus



5. Los filtros DSP inmejorables

Y los filtros DSP. Claro está que los DSP se pueden colocar en la cadena de FI de cualquier equipo de diseño convencional y ya se hace. Pero aquí los tienes configurables a golpe de clic en un instante. Flancos verticales súper-abruptos con factores de forma de hasta 1.05 (-80/-3 dB) en CW.

6. Audio insuperable

¿Y el audio? Yo no me canso nunca de escucharlo. Limpio  como ninguno, pues el audio analógico se reconstruye al final de toda la cadena digital. Se hacen inteligibles señales que no mueven el S-meter, estaciones en las que en otros equipos el ruido de fase que le suman los osciladores analógicos impide que se comprenda bien, aunque se oigan. Dicen los grandes concursantes que los equipos SDR son los que cansan menos de escuchar a lo largo de todo un fin de semana.

7. Los cables virtuales de audio

El VAC (Virtual Audio Cables o Cables Virtuales de Audio) permiten conectar internamente al ordenador el programa principal de recepción con otros programas decodificadores de modalidades digitales sin necesidad de cables externos, intercambiando el audio digital internamente, de modo directo, digitalizado desde el receptor hasta el descodificador. Pongamos por ejemplo los programas MixW, DM-780, WSJT, ROS etcétera.

 VirtualAudioCable

Cables Virtuales de Audio



8. Control remoto del equipo muy simplificado

No niego que otros equipos analógicos se puedan controlar a distancia por medio del sistema CAT, pero siempre exigen cables e interfaces de audio y soldar muchos conectores. En los SDR no hace falta. Te conectas por medio del escritorio remoto del Windows por red local al ordenador y luego al equipo o mediante internet y ya basta. Nunca ha sido tan fácil.

Os confieso que hasta ahora no había encontrado excusa para comprarme un ordenador portátil, pero este verano sueño en quedarme al fresco por la noche en la terraza, jugando con un mini ordenador o tableta, conectado por WiFi con el equipo, y escuchando y haciendo contactos en PSK31 e incluso en CW.

Y más aún, si también dispones de acceso a Internet mediante un móvil del tipo 3G de tercera generación (con menos no funciona suficientemente rápido), podrías disfrutar de estas prestaciones debajo de un pino en cualquier lugar de la montaña o de la playa (siempre que tenga cobertura, naturalmente.

9. Mandos de control por recuadros que se pulsan con el ratón

Los mandos por botones en un recuadro de una pantalla son infinitamente más fáciles de leer, interpretar y accionar que los complicados menús, diales y combinaciones de teclas que requieren los actuales equipos analógicos.

Y cuando pasas el cursor por encima de un botón, igual que en Windows, se te muestra un letrerito que explica su función, algo especialmente útil para los flojos de memoria como yo. No tienes que mirar en el manual (que no sabes dónde lo has puesto) para ver qué diablos hace ese botón.

 Flex-1500

Flex-1500 de FlexRadio



10. Controles automáticos de ganancia sofisticados

Se pueden hacer virguerías a medida con el Control automático de Ganancia (CAG). Como todo es ajustable por programa, se puede conseguir un CAG con varias constantes de tiempo, según el nivel de la señal, y muchas otras más para las que necesitaríamos mucho espacio de quererlas explicar aquí.  Algo muy adecuado para sibaritas de la recepción.

11. Compresiones y expansiones de voz sofisticadas

La compresión de la voz en transmisión se puede configurar de todas las maneras posibles y se pueden emplear nuevos métodos combinados, llamados de compresión/expansión, procedimientos que no pueden alcanzarse por medios analógicos. Se expanden las partes más débiles de la voz y se comprimen las más fuertes, para mejorar la potencia media y la comprensibilidad.  Y todo eso nos ha hecho olvidar que la respuesta de audio, tanto en transmisión como en recepción se puede ecualizar con un ecualizador de 3 a 10 bandas.

12. Actualización permanente

Realmente, el que te pongan al día el equipo y te añadan pequeños detelles que hagan más agradable la vida del operador –solicitadas por muchos usuarios- es algo que vale mucho, pues tu equipo siempre estará actualizado a la última.

Como ejemplo de lo anterior, podemos presentar la nueva prestación desarrollada por Flex para el programa PowerSDR, consistente en unos filtros de grieta fijos, grietas que se colocan en la frecuencia que se desea y que permiten eliminar permanentemente “birdies” o señales espurias propias o ajenas que aparecen siempre en el dial en el mismo sitio.

 PowerSDr de Flex

Nueva pantalla del PowerSDR

13. Algo más complicado de instalación, pero no más que cualquier programa

Sí, los SDR son algo más complicados de instalar, pero vienen con instrucciones detalladas en manuales que explican la instalación paso a paso y pantalla a pantalla. Más difícil es para algunos soldar cables y conectores para los equipos analógicos, con esas patillas miniatura en que todos los hilos tienden a tocarse unos con otros y en cuyo montaje siempre acabo con algún dedo quemado. Así que los SDr son ideales para los pocos mañosos con el soldador como yo. Y una vez instalado, ya te puedes olvidar de los cables, pues no se sueltan ni fallan sus contactos.

Resumen

Y eso es todo lo que se me ocurre por ahora, pero tengo la esperanza de poder ir ampliando esta lista en el futuro. De todos modos, os aseguro que, para mí, operar con un SDR es un gran placer. Esto os lo puedo garantizar. Mientras que volver a operar un equipo analógico, con el que no puedo visualizar la banda, se convierte en una tortura. Si valen o no lo que piden por ellos, esa es una cuestión opinable y de presupuesto, que cada uno debe considerar en proporción a su bolsillo.

Flex-6700



Un cordial saludo a todos

73 Luis EA3OG



IP fija o dinámica, pública o privada

Ip dinamica-ifja

La IP Pública o privada, fija o dinámica

Una introducción al tema de las IP (direcciones que utiliza de Internet), que nos ayudará a comprender cómo se configura un ordenador para localizarlo en Internet y poder acceder a él desde el cualquier lugar del mundo.

por Luis a. del Molino EA3OG

Creo que vale la pena explicar lo mejor posible toda esta cuestión, porque en el futuro es innegable que todas las conexiones remotas por Internet tendrán una gran aceptación. Y no solo en la radioafición, sino en todas las demás actividades personales y profesionales, así que no creo que sea hacer perder el tiempo a nadie que intentemos aclarar al máximo esta cuestión.

Para estar seguros  de que comprendéis bien todo lo descrito en relación a la localización de un ordenador remoto en Internet, tenéis que conocer bien sin dudar la diferencia entre la IP local o privada de un ordenador y la IP Pública en Internet que nos ha concedido la empresa proveedora de acceso a la red.

-La conexión desde otro ordenador local

Tendríais que saber que, siempre que tengamos más de un ordenador conectado al mismo router, cada ordenador recibe del router, cuando se pone en marcha cada día y si no le decimos lo contrario, una IP con un número diferente, el que le concede el router que lo conecta a la red local y a Internet. Esta IP normalmente se encuentra dentro del rango 192.168.1.XXX, si tenemos configurado el ordenador para “Obtener una dirección IP automáticamente” al arrancar cada día el ordenador. Y eso tanto si se conecta por cable como por WiFi.

Si queremos localizar bien nuestro ordenador de un modo remoto, lo primero que tenemos que hacer es desactivar la opción automática  y escoger nosotros mismos un número fijo de IP local o privada para cada ordenador, porque, de lo contrario, este número puede variar, dependiendo del orden en que se enciendan los ordenadores de la red local cada día. De otro modo, nunca estaríamos seguros del número IP que cada ordenador tendría ese día y fallaríamos muchas veces al intentar localizar un determinado ordenador. Para ello debemos proceder de la siguiente forma:

-Procedimiento de localización en la red local

Buscar en Windows el icono “Mis sitios de Red” o bien en el Panel de Control la línea “Conexiones de red”. Una vez aparezca nuestra “Conexión de área local” o “Conexión por Red inalámbrica”, debemos abrir con el cursor derecho las “Propiedades” de la conexión y, una vez tengamos desplegadas estas propiedades, buscar también concretamente las Propiedades del “Protocolo Internet TCP/IP”. Allí aparece el cuadro que contemplamos en la figura A y en el que debemos escoger y colocar nosotros una IP con un número distinto para este ordenador, número que debe ser diferente para cada uno. Únicamente debemos cambiar la cifra del número final de los cuatro grupos de números.

 Configuración TCP-IP



Aquí en esta pantalla aparece concretamente el número que yo he escogido para mi ordenador de radio, concretamente el número 37, y por tanto la IP fija que le he dado a este ordenador es la 192.168.1.37. Otros ordenadores de mi red local tienen el último número diferente. Por ejemplo, tengo otro con el 182.168.1.33.

Con este proceso, realizado para cada ordenador de nuestra red local, ya tendremos identificada y fijada la IP privada de cada ordenador de nuestra red local y será siempre posible localizar cada ordenador dentro de nuestra red sin temor a equivocarnos. Y ahora plantearemos cómo localizarlo en la red mundial o Internet.

Desde otro ordenador conectado a Internet

Para encontrar este ordenador en Internet, la red global, debemos localizar la IP única que el proveedor le habrá asignado a nuestro router en Internet, que consistirá en una IP internacional pública que es diferente a la IP local. Cuando se conecta a Internet, nuestro router habitualmente en la  actualidad no dispone de una IP fija y pública. Modernamente ya no se proporcionan IP públicas fijas en Internet así como así, pues hay que pagarlas bastante más caras a nuestro proveedor. Ahora, por sistema ya no te la dan fija, si no estás dispuesto a pagar bastante más mensualmente. Lo que te dan es una IP dinámica que varía cada vez.

La razón es que, en cuanto se vio que los proveedores no disponían de suficientes números para todos sus clientes, decidieron que las IP en el futuro serían dinámicas, es decir que te darían una IP diferente de su montón, cuando activaras tu router y, por tanto, como no todos los routers estarían en marcha al mismo tiempo, se ahorrarían las IPs de todos los routers apagados.

Si tienes y pagas una IP fija, no hay más problema y no necesitas seguir leyendo más. Pero si no es así y tu IP es dinámica, como ocurre con la mayoría, tienes que continuar leyendo.

Así pues, lo más normal es que, cuando enciendas el router, éste pida una IP pública a un servidor de la empresa proveedora y cada vez recibas una que es totalmente distinta. Y no solo es distinta cada vez, sino que muchas veces te la cambian sobre la marcha, aunque estés conectado. Te echan un ratito fuera y… cuando ya estás muy cabreado porque no funciona Internet, descubres asombrado que ya vuelve a funcionar tu conexión, pero ahora con otra IP pública distinta. Te han dado el cambiazo. ¿Por qué? Confieso mi ignorancia, pero supongo que será para realizar el mantenimiento de los servidores, por lo que se desconectan unos y se conectan otros.

¿Cómo se resuelve entonces localizar un ordenador en Internet?

Aunque no tengamos una IP fija, existen unos servidores localizadores especializados, a los que tú ordenador les explica qué IP tienes cada cierto tiempo, y estos servidores te permiten utilizar un nombre propio en lugar de un número variable. Un nombre propio que siempre será fijo, un nombre fácil de recordar y que permanecerá inalterable en el tiempo. Solucionado. Nosotros buscamos nuestro ordenador por un nombre y el servidor especializado lo cambia por el número de la IP dinámica que tiene nuestro router en aquel momento.

Uno de estos servicios especializados es la web de localizadores  DynDNS, que te permite descargar un programa que se instala en nuestro ordenador y que se puede utilizar gratuitamente por particulares que no necesiten encontrar más que un par de ordenadores. Este programa se ejecuta al arrancar el ordenador y se encarga de informar al servidor de DynDNS de nuestro número IP. Concretamente lo hace cada quince minutos. Allí se mantiene una base de datos en las que se relaciona el nombre que hemos escogido con el número de la IP dinámica actual.

Así que para conectar con nuestro ordenador desde cualquier lugar del mundo, en lugar de utilizar el número IP de Internet, nos basta con utilizar el nombre  dado de alta en Dyn DNS con los sufijos que ellos nos sugieren, para que luego encontremos nuestro Router. DynDNS se encarga de cambiar el nombre escrito en el navegador o en el programa con el que pretendemos conectar, por el número de la IP que le consta en su base de datos que tenemos concedido por nuestro proveedor de Internet en aquel momento, puesto que este número se lo ha informado nuestro ordenador cada quince minutos. En Dyn DNS existe un sufijo muy apropiado para radioaficionados que te permite disponer de un nombre del tipo xxxxx.ham-radio-op.net que no es difícil de recordar.

Si nos damos de alta en el servicio DynDNS, tendremos que acceder a nuestro router y configurarlo correctamente con los datos de DynDNS, si queremos que sea el mimo router el que informe a DynDNS, en lugar de que lo haga nuestro ordenador.

Un problemilla más: el puerto de conexión del router

Un pequeño problema nos queda todavía, porque tenemos que explicarle de alguna forma a nuestro Router, cuando recibe nuestra petición de conexión, qué debe hacer y a qué ordenador de la red local debe dirigirlo. Aquí aparece el concepto de Puerto de Conexión. Debemos dejar grabado en el router de forma permanente unas instrucciones para que, cuando reciba una solicitud de, por ejemplo, una conexión ROS remota, la dirija al ordenador cuya IP local hayamos determinado y grabado en su configuración.

 Configuración Puertos del Router



Esto se realiza mediante el llamado redireccionamiento de puertos. Normalmente cada programa utiliza un puerto específico en un ordenador, de forma que el paquete encuentre su camino hacia el programa correspondiente, encontrando primero el ordenador correcto y luego hacia el programa correcto, si hay varios funcionando en el mismo ordenador.

Por tanto, se debe especificar en el router qué puerto de acceso utiliza cada programa que interacciona en Internet en un ordenador, de forma que, cuando el router reciba un paquete para ese programa, encuentre allí anotada la IP local fija del ordenador en el que encontrará funcionando ese programa de todos los ordenadores que existen en la red local.

Esto se realiza grabando en el router  la información de que toda llamada, por ejemplo por el puerto 7800 (puerto de control del ROS por defecto), se tratará de un paquete destinado al programa ROS, y lo deberá dirigir al ordenador 191.168.1.5 porque esta es la dirección IP local fija que hemos otorgado manualmente al ordenador que está conectado a nuestra estación y en el que funciona el programa ROS, tal como se ve en la figura B. Así que esta información la hemos de grabar en el router.

Configuración del router

No podemos dar pautas generales para esta configuración, porque cada router tiene su librillo, igual que cada maestrillo, pero el método más general es que debemos conectar con nuestro router, arrancando cualquier navegador (ya sea IE-Explorer, Chrome o Firefox) y escribiendo la dirección 192.168.1.1. Esta dirección es normalmente la que identifica el router entre todos los dispositivos conectados a la red local.  Una vez conectados al router, debemos identificarnos con el nombre de usuario y clave de acceso que hayamos programado en el router. Esto se hace para proteger el router de accesos indeseados, pues cualquier Hacker podría conectarse y modificar su funcionamiento para instalar programas troyanos en nuestro ordenador.

Atención: Se supone que somos lo suficientemente prudentes como para haber cambiado en el router el usuario y la clave de acceso de forma diferente a los que viene configurado por defecto en el router (los routers de Movistar vienen configurados por defecto como usuario 1234 y clave 1234), para que nadie más que nosotros pueda cambiarlos en el futuro.

Una vez conectados al router, debemos buscar la opción NAT o Port adressing y seguir las instrucciones para que quede asociado para siempre el puerto 7800 con la IP 192.168.1.5. Más o menos el resultado será parecido al que figura en la figura B.

En esta figura podréis ver que hay otros puertos configurados. Por ejemplo, el 3389 es para activar la conexión por Escritorio Remoto del Windows. El Puerto 4444 es para activar la conexión de transmisión y recepción de audio con el programa IP-Sound. Los puertos 5198-5199-5200 son para el EchoLink, el puerto 7800 es para el control remoto del ROS, etcétera…

Y si domináis todo esto, podréis configurar la operación remota en ROS y de cualquier otro programa, lo que os permitirá utilizar vuestra estación por control remoto CAT desde cualquier lugar de mundo.



73 Luis A. del Molino EA3OG
